Oppbygging permeable dekker

Permeabel belegningsstein kan ofte løse utfordringen med overvann som må håndteres lokalt. Her beskriver vi en veiledende oppbygning for permeabelt dekke med betongstein.

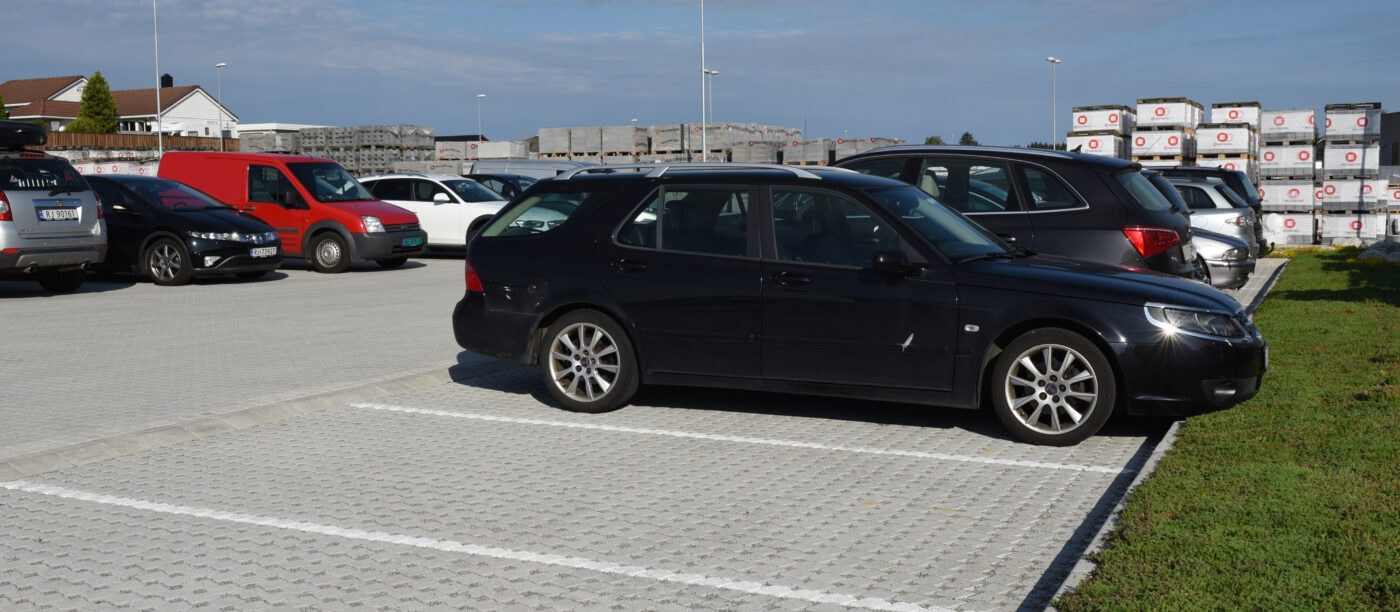

Testfeltet infiltrasjonsareal
Tekst: Skjæveland Gruppen

Kapasiteten til avløpssystemer er ofte ikke tilstrekkelig til å håndtere den økende overvannsmengden i byområder. For å håndtere vannmengdene i urbane områder kreves det derfor en sterk kobling mellom overvannshåndtering, arkitektur og areal- og landskapsplanlegging.

Permeabel belegningsstein kan gi meget gode resultat, forutsatt at oppbyggingen er korrekt.

Et permeabelt dekke bygges opp med basis i Statens Vegvesen Håndbok N200. Figuren angir lag-tykkelser for dekker med belegningsstein. Dette vil også være utgangspunktet for oppbygging av et permeabelt dekke. Massene som skal benyttes skal være uten 0- stoff for å gi tilstrekkelig permeabilitet i dekkets levetid. Her er forslag til oppbygging:

Oppbygging permeable dekker illustrasjon

Til belegningsstein, tykkelse 7 - 10 cm

  • Settelag, tykkelse 3 cm, finpukk 2/8, (eventuelt 2/12)
  • Bærelag, tykkelse 10-15 cm, pukk 4/32 mm
  • Forsterkningslag, kult 20/120

Tykkelse avhengig av:

  • Grunnforhold
  • Trafikkgruppe (trafikkbelastning)
  • Vannmagasin
  • Frostdimensjonering

Følgende anbefales:

  • Det brukes grovere materialer nedover i konstruksjonen. Fugene blir da dimensjonerende for dreneringsevnen til dekket.
  • Det benyttes samme masse til fuging som i settelaget
  • Velgraderte masser gir bedre stabilitet enn ensgraderte masser.
  • Filterkriterier sjekkes for alternative masser.
  • Fiberduk benyttes kun som separasjonsduk mellom fine og grove masser i bunn av trauet.

Multiblokk produserer fem ulike permeable belegningssteiner av betong. Dette gir et bredt utvalg av løsninger for infiltrasjon i dekket.

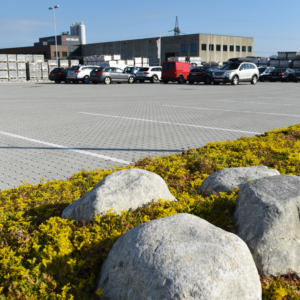

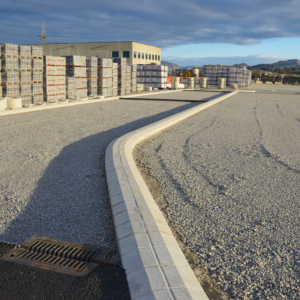

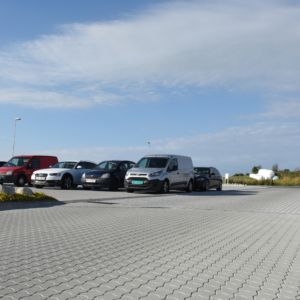

Bilder av permeable dekker og oppbyggingen på testfeltet hos Multiblokk.
